一．用途：

可控硅变频变流电源装置，是将三相工频交流电能转变为单相中频电能的静止变频变流电源装置。本装置采用并联逆变式电路，因此负载适应能力较强，可以作为感应透热、熔炼、淬火及其它感应加热设备的供电电源。

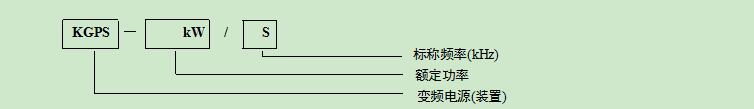

二．型号含义：

可控硅变频变流电源装置系列型号，根据不同的用途，其以不同的代号表示：

晶闸管变频装置系列频谱

功率kW	频         率  Hz
50				1000	2500	4000	8000	10000
100				1000	2500	4000	8000	10000
160				1000	2500	4000	8000	10000
250				1000	2500	4000	8000
350				1000	2500	4000	8000
500			500	1000	2500	4000	8000
750			500	1000	2500	4000
1000		400	500	1000	2500
1250		400	500	1000	2500
1500		400	500	1000
2000	200	400	500	1000
3000	200	400	500
6000	200	400	500
8000	200	300
10000	200	300

三．使用条件 ：

本装置要求户内安装，并能在下列条件下使用：

1.海拔高度不超过2000m，环境温度+2～40℃,湿度不大于85％。

2.电网电压波动不大于±5％，波形畸变不大于±10％ 。

3.本装置应垂直安装在无剧烈振动与冲击的场所，其倾斜角不得超过５°。

4.工作水压在1.5～4kg/cm²，进水温度<+30℃，水质PH<8 。

5.本装置应在无易燃、易爆粉尘、腐蚀性气体及潮湿、凝露、剧烈震动环境下使用。

四．技术参数：



参数 KGPS	输入电压V	输入电流A	直流电压V	直流电流A	中频电压V	中频频率kHz	中频功率kW
50 kW	380	85	510	115	750	1.0-10	50
100 kW		180		230		1.0-10	100
160 kW		280		360		1.0-10	160
250 kW		440		560		1.0-8.0	250
350 kW		610		790		1.0-8.0	350
500 kW		860		1130		0.5-8.0	500
750 kW		1270		1690		0.5-6.0	750
1000 kW	575	1120	760	1450	1130	0.4-4.0	1000
1250 kW		1400		1820		0.4-2.5	1250
1500 kW	660	1200	870	1900	1300	0.4-2.5	1500
3000 kW		2400		3800		0.3-1.0	3000
5000 kW	750	4000	1000	5500	1470	0.3-0.5	5000
8000 kW		6350		8800		0.3-0.5	8000
10000 kW	1000	6450	1340	8200		0.3-0.5	10000
20000 kW	2*1000	2*6450	2*1340	2*8200		0.3-0.5	20000

.

五．安装要求：

1. 本装置对安装基础无特殊要求，但安装环境应参照本装置使用条件选择。为便于检修，柜体与周围墙壁应保持1m以上距离，以保证柜门能方便开启。

2. 本装置的三相电源进线和中频输出线，均从柜底电缆地沟出入。导线截面根据容量参照本装置的技术数据选择，所有导线的连接处应保证良好的导电接触。

3. 本装置柜内底座有接地螺栓，安装时必须注意良好接地。

4. 变频器柜的水冷系统进水管直径为1.5～2英寸，出水管直径为2～3英寸，管道均从柜外地沟引入与分水器连接；供水压力为:1.5～2.5kg/cm²，流量:≥25 l/s。

5. 装置的调试必须与负载一同安装完毕方可进行，负载必须合理安装。一般来说，负载与变频器柜装置的连接距离越近越好，不应超过15m, 以减少线路损耗，使负载获得最大的功率与效率。

6.电源进、出铜线(铜排)单根截面积选择：

电缆铜排选择表 s 冷却

	输出功率kW	中频频率kHz	输入电压V	进线电缆 截面积mm2	输出铜排 截面积mm2	槽路铜排 截面积mm2
KGPS	50	1－10	380	≥ 35	≥ 50	≥60    s
KGPS	100	1－10		≥ 70	≥ 100	≥120   s
KGPS	160	1－10		≥ 120	≥ 180	≥200   s
KGPS	250	1－10		≥ 185	≥ 280	≥300   s
KGPS	350	1－8	380	≥ 250	≥ 380	≥400   s
KGPS	500	0.5－8		≥ 360	≥ 540	≥600   s
KGPS	750	0.5－6		≥ 540	≥ 800	≥800   s
KGPS	1000	0.4－4	575	≥ ***	≥ ***	≥ ***  s
KGPS	1500	0.4－2.5		≥ ***	≥ ***	≥ ***  s
KGPS	2000	0.4－2.5	660	≥ ***	≥ ***	≥ ***  s
KGPS	3000	0.2－1		≥ ***	≥ ***	≥ ***  s
KGPS	5000	0.2—0.5	750	≥ ***	≥ ***	≥ ***  s
KGPS	8000	0.2—0.3	1000	≥ ***	≥ ***	≥ ****  s
KGPS	10000	0.2—0.3	2*1000	≥ ***	≥ ***	≥ ****  s







中频电炉

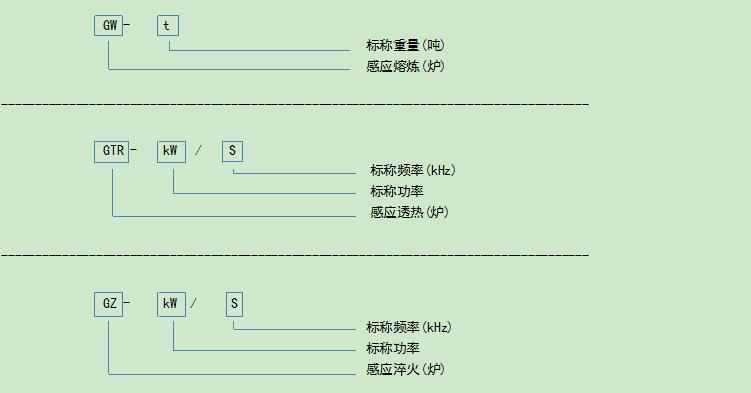

一、 型号含义：

二．用途：

    GW – 感应熔炼炉

中频熔炼设备已广泛应用于有色金属的熔炼（主要用在熔炼钢、合金钢、特种钢、铸铁等黑色金属材料以及不锈钢、锌、镁、铝等有色金属材料，也可用于金、银、铜等特殊金属材料的熔炼、升温、保温、成分合成等场合）。

    GTR –感应透热炉

中频加热设备主要用于棒料、圆钢，方钢，钢板的透热，补温，兰淬下料在线加热，局部加热，金属材料在线锻造（如齿轮、半轴连杆、轴承等精锻）、挤压、热轧、剪切前的加热、喷涂加热、热装配以及金属材料的整体加热。

    GZ – 感应淬火炉

中高淬火设备主要用于轴类（直轴、变径轴、凸轮轴、曲轴、齿轮轴等）齿轮类（套、圈、盘类、机床丝杠、导轨、平面、球头五金工具等多种机械零件的表面加热及特殊金属的材料整体加热。



三．使用条件：

本装置要求户内安装，并能在下列条件下使用：

1.海拔高度不超过2000m，环境温度+2～40℃,湿度不大于85％。

2.电网电压波动不大于±5％，波形畸变不大于±10％ 。

3.本装置应垂直安装在无剧烈振动与冲击的场所，其倾斜角不得超过５°。

4.工作水压在1.5～4kg/cm2，进水温度<+30℃，水质PH<8 。

5.本装置应在无易燃、易爆粉尘、腐蚀性气体及潮湿、凝露、剧烈震动环境下使用。



四．炉型参数：

    1. 感应熔炼炉

规格型号	电源功率	炉体容量	熔化温度	耗电量	耗水量	备 注
GW-0.5t	350kW	0.5t	900-1700℃	***	*
GW-1.0t	750kW	1.0t	900-1700℃	***	*
GW-1.5t	1000kW	1.5t	900-1700℃	***	**
GW-2.0t	1250kW	2.0t	900-1700℃	***	**
GW-3.0t	2000kW	3.0t	900-1700℃	***	**
GW-4.0t	2500kW	4.0t	900-1700℃	***	**
GW-5.0t	3000kW	5.0t	900-1700℃	***	**
GW-8.0t	5000kW	8.0t	900-1700℃	***	**
GW-10.0t	7000kW	10.0t	900-1700℃	***	**
GW-20.0t	12000kW	20.0t	900-1700℃	***	***
GW-30.0t	20000kW	30.0t	900-1700℃	***	***



















2. 感应透热炉

规格型号	电源功率	加热频率	加热温度	耗电量	耗水量	备 注
GTR-50 kW	50kW	1-6.0kHz	800-1150℃	***	*
GTR-100 kW	100kW	1-6.0kHz	800-1150℃	***	*
GTR-160 kW	160kW	1-6kHz	800-1150℃	***	*
GTR-250 kW	250kW	1-4.0kHz	1000-1250℃	***	*
GTR-350 kW	350kW	1-4.0kHz	1000-1250℃	***	*
GTR-500 kW	500kW	1-2.5.0kHz	1000-1250℃	***	**
GTR-750 kW	750kW	1-2.5.0kHz	1000-1250℃	***	**
GTR-1000 kW	1000kW	0.5-.5kHz	1000-1250℃	***	**
GTR-1500 kW	1500kW	0.5-1.5kHz	1000-1250℃	***	**
GTR-2000 kW	2000kW	0.3-1.0kHz	1000-1250℃	***	**
GTR-3000 kW	3000kW	0.2-1.0kHz	1000-1250℃	***	***











3. 感应淬火炉

规格型号	电源功率	加热频率	加热温度	耗电量	耗水量	备 注
GTR-50 kW	50kW	4-10.kHz	880-980℃	***	**
GTR-100 kW	100kW	4-10.kHz	880-980℃	***	**
GTR-160 kW	160kW	4-10.0kHz	880-980℃	***	**
GTR-250 kW	250kW	4-8.0kHz	880-980℃	***	**
GTR-350 kW	350kW	4-8.0kHz	880-980℃	***	**
GTR-500 kW	500kW	4-8.0kHz	880-980℃	***	**
GTR-750 kW	750kW	4-6.0kHz	880-980℃	***	***
GTR-1000 kW	1000kW	2.5-4.0kHz	880-980℃	***	***
